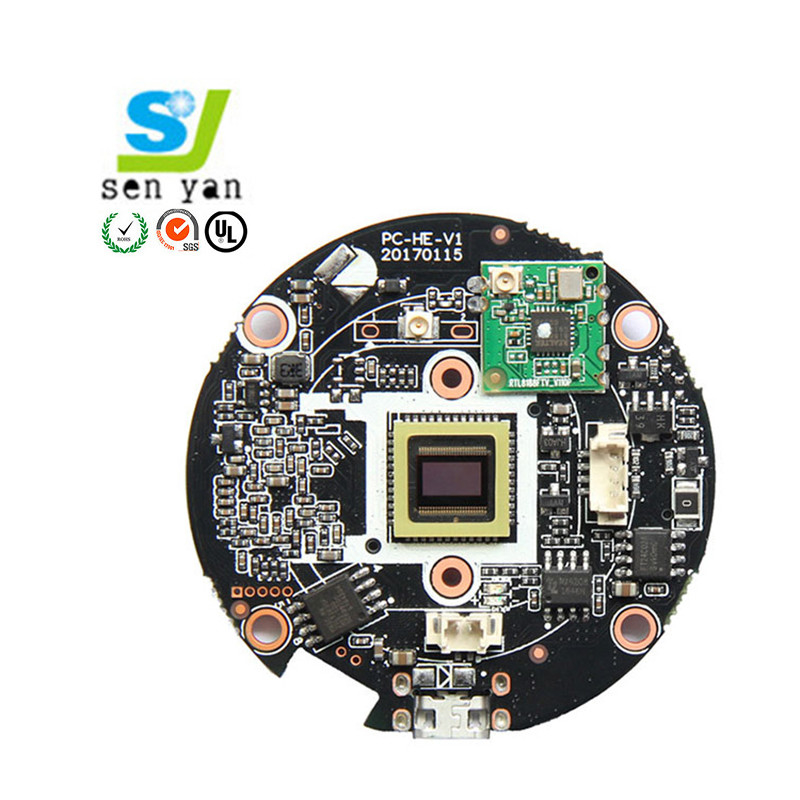

Double Sided Black FR4 Circuit Board PCB Spray Tin Monitoring Camera Main Control Board

Двусторонняя черная плата управления печатной платы FR4

  • Высокий свет

    Черная печатная плата FR4

    ,

    печатная плата с аэрозольным оловом

    ,

    печатная плата камеры наблюдения Fr4

  • Имя
    Производство FR4-PCB
  • Solder mask
    black
  • Шелкография
    Белый
  • Поверхностная техника
    HASL-F
  • Максимальный размер панели
    32"×20"(800мм×508мм)
  • Количество слоев
    2~18
  • Толщина меди
    1-3 унции
  • Базовый материал
    ФР-4
  • Отделка поверхности
    бессвинцовый аэрозольный баллончик
  • Толщина доски
    0,2-1,6 мм
  • Место происхождения
    Китай
  • Фирменное наименование
    SenYan
  • Сертификация
    ISO14001,ISO13485,ISO9001,IATF16949
  • Номер модели
    Производство PCB
  • Количество мин заказа
    1 шт
  • Цена
    Negotiate
  • Упаковывая детали
    PCB: Упаковка вакуума/PCBA: Упаковка ESD
  • Время доставки
    1-30Days
  • Условия оплаты
    L/C, D/A, D/P, T/T
  • Поставка способности
    100000pcs

Двусторонняя черная плата управления печатной платы FR4

Двухсторонняя черная масляная печатная плата Pcb Стекловолокно Fr4 Печатная плата Олово-распылитель Камера наблюдения Основная плата управления






Senyan является высокотехнологичным предприятием, занимающимся обработкой сборки электронных OEM / ODM печатных плат, с более чем 10-летним опытом работы, в основном ориентированным на комплексное обслуживание, включая изготовление печатных плат, поиск электронных компонентов, функциональное тестирование сборки печатных плат и сборку конечного продукта.Мы занимаемся различными областями производства электронных печатных плат / печатных плат из системы умного дома, бытовой электроники, автомобильной электроники, связи, промышленного контроля, медицины, безопасности. Мы придерживаемся строгой системы контроля в соответствии с ISO9001 и Rohs. Добро пожаловать к нам в гости.



10 лет опыта
Accept Stardard: IPC III, военная, автомобильная, медицинская, мы предлагаем вам расширенные возможности печатных плат: жесткая печатная плата, гибкая, жестко-гибкая, плата HDI, печатная плата с высоким TG



До 48 слоев прототипа печатной платы
Производство печатных плат до 48 слоев. Сырье: Fr4, Rogers, Arlon, Teflon, Taconic, Nelco, Isola, Ceramic, Metal core.
Поддержка обработки поверхности печатной платы: HASL-LF, ENIG, покрытие золотом, иммерсионное олово, иммерсионное серебро, ENIPIG, OSP.





Наши услуги по контрактному производству печатных плат и печатных плат, включая следующие:



v Быстрое изготовление печатных плат (жесткая печатная плата, гибкая печатная плата и жестко-гибкая печатная плата от 1 до 24 слоев)

v Услуги по поиску электронных компонентов

v Услуги по сборке печатных плат: SMT, DIP, BGA...

v Подготовка проводов и сборка кабеля

v Изготовление трафаретов

v Служба обратного инжиниринга



Двусторонняя черная плата управления печатной платы FR4 0

Двусторонняя черная плата управления печатной платы FR4 1Двусторонняя черная плата управления печатной платы FR4 2Двусторонняя черная плата управления печатной платы FR4 3Двусторонняя черная плата управления печатной платы FR4 4Двусторонняя черная плата управления печатной платы FR4 5Двусторонняя черная плата управления печатной платы FR4 6
Двусторонняя черная плата управления печатной платы FR4 7
Professional China Aluminum LED PCB Board Manufacturing SMD2835 LED PCB Circuit Board
Двусторонняя черная плата управления печатной платы FR4 9

Производственные возможности поверхностного монтажа
Производственные возможности поверхностного монтажа
Вещь
Производственные возможности в процессе
Метод изготовления
Размер производства (мин/макс)
50×50 мм / 500×500 мм

Толщина производственной плиты
0,2 ~ 4 мм






Печать паяльной пасты
Метод поддержки

Приспособление для магнетизма, вакуумная платформа


Метод зажима

Приклеивание с помощью вакуума, зажим с обеих сторон, гибкий зажим с листом, гибкий зажим с толстой плитой
Очистка Способ нанесения паяльной пасты

Сухой метод+ метод смачивания+ вакуумный метод
Точность печати
±0,025 мм

СПИ
Повторная точность объема
<1% при 3σ



Монтажный компонент
Размер компонентов
0603 (опция) соединитель L75мм

Подача
0,15 мм

Повторная точность
±0,01 мм


АОИ
Размер поля зрения
61×45 мм

Тест скорости
9150 мм²/сек

3D рентген
Угол съемки
0-45

Возможности производства жестких RPCB

Возможности производства жестких RPCB

Вещь
РПЦБ
ИЧР
минимальная ширина строки/межстрочный интервал
3MIL/3MIL(0,075 мм)
2МИЛ/2МИЛ(0,05ММ)
минимальный диаметр отверстия
6 мил (0,15 мм)
6 мил (0,15 мм)
минимальное отверстие резиста припоя (одностороннее)
1,5 млн (0,0375 мм)
1,2 млн (0,03 мм)
мост с минимальным сопротивлением припою
3 мил (0,075 мм)
2,2 млн (0,055 мм)
максимальное соотношение сторон (толщина/диаметр отверстия)
10:1
8:1
точность контроля импеданса
+/-8%
+/-8%
готовая толщина
0,3-3,2 мм
0,2-3,2 мм
максимальный размер доски
630мм*620мм
620мм*544мм
максимальная толщина готовой меди
6 унций (210ум)
2 унции (70ум)
минимальная толщина доски
6 мил (0,15 мм)
3 мил (0,076 мм)
максимальный слой
14 层
12 层
Обработка поверхности
HASL-LF, OSP, иммерсионное золото, иммерсионное олово, иммерсионное серебро
Иммерсионное золото, OSP, селективное иммерсионное золото,
углеродная печать
Мин./макс. размер лазерного отверстия
/
3МИЛ / 9.8МИЛ
допуск на размер лазерного отверстия
/
10%

Наши услуги
Двусторонняя черная плата управления печатной платы FR4 10

Двусторонняя черная плата управления печатной платы FR4 11



electronic 2 layer pcb,china pcb factory

Клиент: Вы фабрика?
Сеньян: да, мы являемся профессиональным производителем бытовой электроники.Мы тепло приветствуем вас посетить наш завод.



Клиент: Каковы ваши условия цены?
Senyan: обычно FOB (бесплатно на борту), CIF (страхование расходов и фрахт), EX-work.



Клиент: какие условия оплаты вы принимаете?
Senyan: мы обычно принимаем следующие условия оплаты T/T, western union, money gram, Paypal, и если сумма больше, мы также принимаем L/C и так далее.Вы также можете рассказать нам о способе оплаты!



Клиент: Можете ли вы производить товары по дизайну клиента?
Senyan: Добро пожаловать, чтобы отправить нам дизайн или образец, мы рассчитаем стоимость и цену за единицу для вас как можно скорее.



Клиент: Каков ваш MOQ.И как долго время доставки?
Senyan: Наш минимальный заказ составляет 1 шт. Обычно у нас есть в наличии, если количество не превышает 3000 шт. Если вы заказываете более 3000 шт., Нам нужны рабочие дни для подготовки товара, поэтому это означает, что после получения вашего депозита мы можем доставить товар в вы в течение 7 дней.



Клиент: Как насчет упаковки продуктов?
Сеньян: Гибкий пакет в соответствии с конкретными требованиями клиентов.
